HyTReC棟 HyTReC building
多目的試験室（M4）Multipurpose laboratory (M4)
高圧水素ガス中での材料強度試験やオートクレーブを使用しての曝露試験を実施
水素環境材料試験機を使用し、高圧水素ガス中での引張試験等の材料強度試験が実施できます。試験体をオートクレーブ内に設置し、高温、高圧での水素ガス曝露試験も実施可能です。
画像をクリックすると拡大します。
-

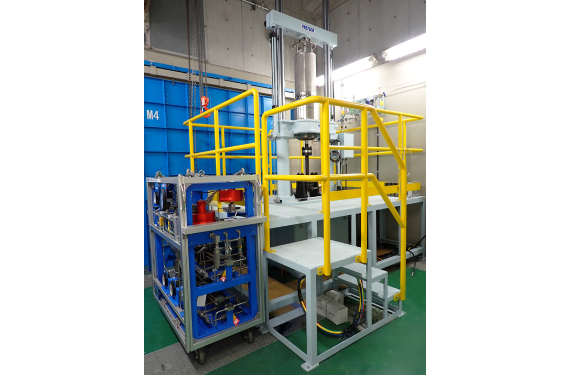

材料試験機
-
高圧タイプオートクレーブ
-
高温タイプオートクレーブ
主な仕様 Specifications
材料試験機
- 常用圧力
- 105MPaG
- 環境温度
- 室温
- 荷重容量
- ±100kN
高圧タイプオートクレーブ(1基)
- 常用圧力
- 105MPaG
- 環境温度
- 125℃
- 内寸法
- φ100×250(H)mm
高温タイプオートクレーブ(1基)
- 常用圧力
- 20MPaG
- 環境温度
- 500℃
- 内寸法
- φ100×200(H)mm
主な試験例 Applicable tests
材料強度試験Material strength test
材料試験機に試験体を設置し、指定の圧力での材料強度試験を実施します。
